Ici vous trouverez plusieurs maquettes de démonstration.
Maquette 1 : machine avec accès NAT à l'internet
Cette maquette est constituée d'un ordinateur connecté à l'internet par un routeur NAT. Vous pouvez par exemple utiliser le navigateur de l'ordinateur pour aller sut un site web de l'internet.
Attention, le routeur NAT bloque les requêtes ping, plutôt essayer une requête DNS avec l'outil nslookup.
(Fonctionne avec la version 2.0.0 minimum)
Télécharger nat_access_to_internet
Maquette 2 : réseaux LAN avec accès NAT

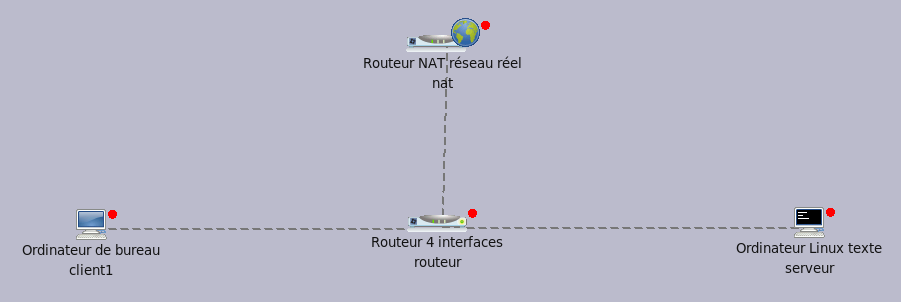

Cette maquette propose 2 réseaux LAN qui communiquent entre-eux avec un routeur.
Un des réseaux contient une machine Linux.
Un accès au réseau de l'ordinateur hôte est également proposé grâce à un routeur NAT.
(Fonctionne avec la version 2.0.0 minimum)
Télécharger 2_lans_1_router_and_nat
Maquette 3 : intégration d'une VM VirtualBox

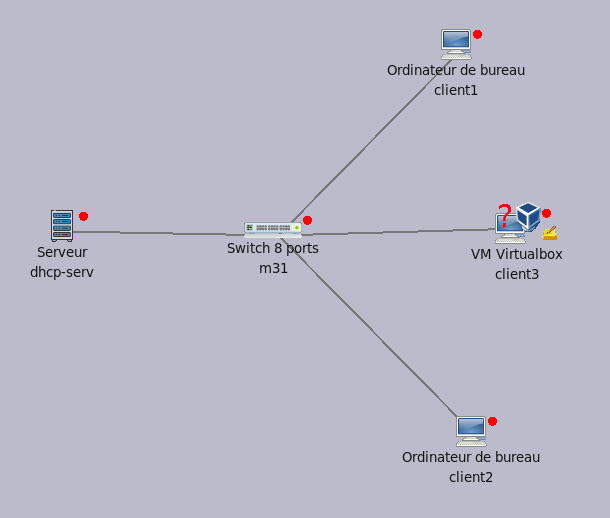

Cette maquette intègre une VM VirtualBox dont la configuration réseau sera automatiquement réalisée par le serveur DHCP de la maquette (si configurée en DHCP).
Attention, la maquette n'inclut pas la VM VirtualBox : il suffira d'associer une VM déjà existante à la maquette en utilisant le menu de configuration du composant de puis le schéma.
(Fonctionne avec la version 2.0.0 minimum)
Télécharger one_virtualbox_connected_to_simulator
Maquette 4 : accès à la simulation depuis la machine hôte
Cette maquette utilise un composant pont qui permet de connecter une interface réseau virtuelle de la machine hôte à la simulation. Depuis le navigateur, on peut accéder au serveur Web installé sur le serveur (@IP du serveur : 172.17.1.1).
(Fonctionne avec la version 2.0.0 minimum)
Télécharger web_access_from_host_to_simulator_web_server
Maquette 5 : exemple mettant en oeuvre une dizaine de matériels

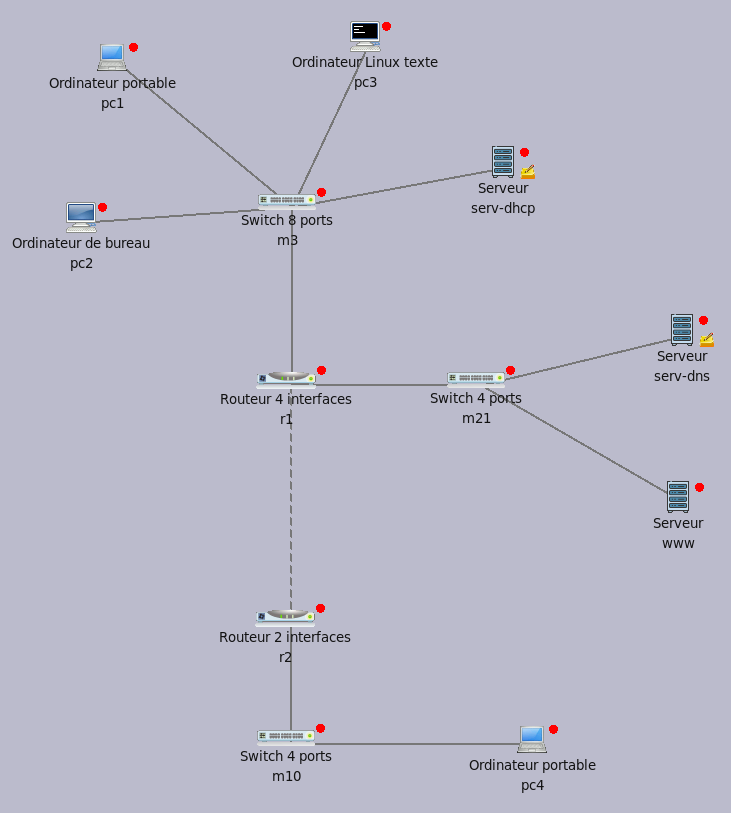

Cette maquette met en oeuvre un réseau LAN comportant 3 machines clientes, 3 serveurs (DHCP, DNS, HTTP), 2 routeurs.
(Fonctionne avec la version 2.0.0 minimum)
Télécharger routers_and_services
Maquette 6 : exemple de switch avec VLAN

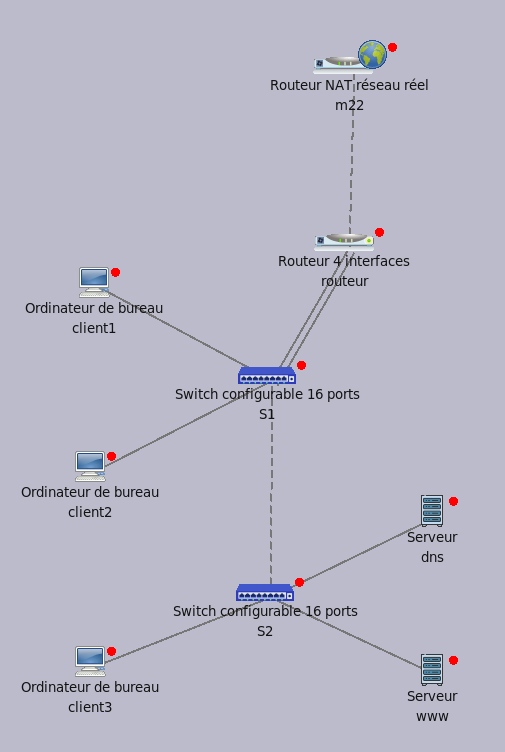

Cette maquette met en oeuvre 2 switchs et 2 VLAN :
- VLAN 10 LAN réseau des machines clientes (10.0.10.0/24)
- VLAN 20 SERV réseau des serveurs (10.0.20.0/24)
Le routage inter-VLAN est assuré par un routeur.
(Fonctionne avec la version 2.1.0 minimum)
Maquette 7 : exemple de 4 switchs utilisant le Spanning tree

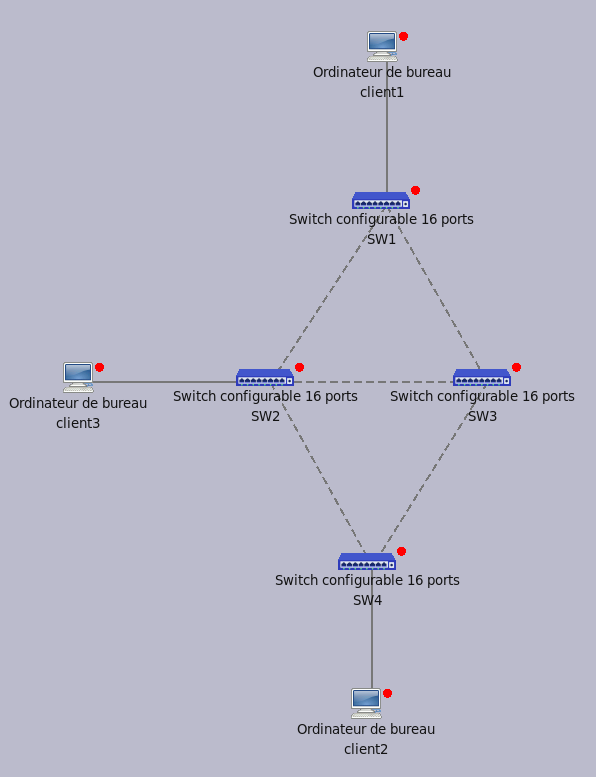

Cette maquette met en oeuvre 4 switchs et 3 machines. Permet d'étudier le comportement du protocole STP.
(Fonctionne avec la version 2.1.0 minimum)
Télécharger stp_4_switchs_example
